在地球漫長的地質演化中，有一種礦物悄然散落于砂石之間，它看似平凡，卻承載著現代工業不可或缺的戰略價值——它就是獨居石。獨居石又稱磷鈰鑭礦，是一種富含稀土元素和釷的磷酸鹽礦物，作為稀土資源的重要載體，它廣泛應用于新能源、電子、航天、核工業等多個領域。很多人對這種礦物感到陌生，殊不知它早已融入我們的日常生活，從手機屏幕、新能源汽車電池，到航天發動機的高溫材料，都離不開它的身影。
01獨居石的“身份檔案”基本特性與成因
（一）核心物理與化學特性
獨居石的英文名稱“Monazite”來源于希臘語“μον?ζειν”，意為“孤立”，這源于它在自然界中常以細小獨立的單晶體形式存在的特點，后經德文演變最終確定為現在的名稱。其化學通式為(Ce，La，Nd，Th)(PO?)，屬于稀土磷酸鹽礦物族，晶體歸為單斜晶系，常見的晶體形態為板狀、柱狀或楔形，部分晶體長度可達27厘米，也有粒狀或塊狀的集合體，雙晶現象較為常見，多為接觸雙晶。

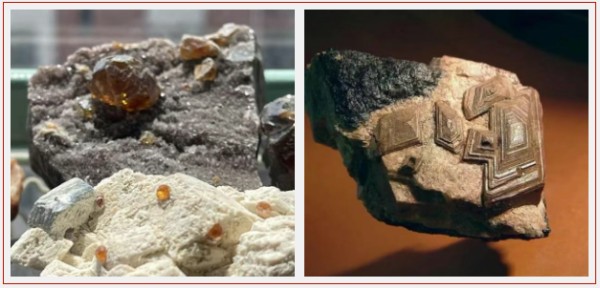

在外觀上，獨居石的顏色十分豐富，最常見的是紅棕色、棕色和黃褐色，也有淡黃色、黃綠色、粉色甚至灰色等變種，表面呈現出樹脂光澤、蠟狀光澤或玻璃-金剛光澤，手感細膩，硬度適中，莫氏硬度為5～5.5，介于螢石和磷灰石之間，用小刀可輕微刻劃。其密度較大，范圍在4.98～5.43g/cm3，遠高于石英、長石等常見脈石礦物，這一特性也成為后續選別分離的重要依據。此外，獨居石大多富含釷元素，部分還含有鈾、鐳等放射性元素，具有微弱的放射性，富含釷的鈰獨居石陰極發光為暗棕色，這也是它區別于其他礦物的重要特征之一。

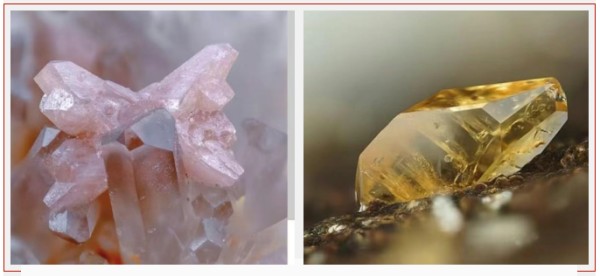

從化學組成來看，獨居石是一種成分復雜的固溶體礦物，核心成分包括鈰、鑭、釹等輕稀土元素，以及釷、磷等，其中鈰元素含量最高，因此最常見的獨居石種類為鈰獨居石（Monazite-(Ce)），此外還有鑭獨居石、釹獨居石、釤獨居石等變種，不同變種的成分差異主要體現在稀土元素的比例上。例如，鑭獨居石以鑭為主要稀土成分，顏色多為淡黃色至深棕色；釹獨居石呈亮玫瑰紅色，晶體最大僅15微米，十分細小；釤獨居石則以釤為主要成分，多見于與白云母片麻巖相關的細晶巖脈中。
（二）地質成因與產出狀態
獨居石的形成與地質作用密切相關，主要分為巖漿成因、變質成因和沉積成因三類，其中沉積成因形成的砂礦床是工業開采的主要對象。巖漿成因的獨居石主要形成于花崗巖、正長巖、偉晶巖等中酸性巖漿巖中，作為副礦物伴隨巖漿冷卻結晶而成，常與鋯石、榍石、黑鎢礦等礦物共生；變質成因的獨居石則形成于高級變質巖中，由原有的稀土礦物經變質作用改造而成，多見于巖脈和混合巖中；沉積成因的獨居石則是通過風化、侵蝕、搬運等外力作用，將原生巖石中的獨居石剝離，最終在河流、海濱等區域富集，形成砂礦床，這類礦床經過自然分選，礦物解離度較好，開采難度相對較低，是目前工業上最主要的獨居石來源。
獨居石的產出狀態具有明顯的區域性，它很少單獨存在，常與多種重礦物共生，形成復雜的礦物組合。在原生礦床中，它多以細粒副礦物形式分散在巖石中，難以單獨開采；而在砂礦床中，它與鈦鐵礦、鋯英石、金紅石、石榴石等重礦物共生，經過自然富集后，形成具有工業價值的礦層，這類礦床也是目前獨居石選別的主要原料來源。此外，獨居石很少見于頁巖和強烈分化帶中，在河流和沙灘的巖石碎屑中則較為常見。
02獨居石的資源分布全球格局與中國現狀
獨居石作為一種重要的戰略礦產資源，其全球分布具有明顯的不均衡性，主要集中在澳大利亞、巴西、印度、馬來西亞等國家，中國也是獨居石資源較為豐富的國家之一，分布范圍廣泛且儲量可觀。
從全球范圍來看，澳大利亞是世界上獨居石精礦產量最高的國家，其獨居石資源主要集中在新南威爾士州的海濱砂礦中，礦床規模大、品位高，開采技術成熟，占據全球獨居石產量的主導地位。巴西的獨居石資源主要分布在圣埃斯皮里圖州、巴伊亞州等地，以海濱砂礦和沖積砂礦為主，曾是全球重要的獨居石出口國，但由于環境保護和放射性管控等原因，目前已禁止開采。印度的獨居石資源主要集中在喀拉拉邦的海濱砂礦，儲量豐富，曾是全球獨居石的主要供應地之一，同樣因放射性污染問題已實施禁采政策。此外，馬來西亞、斯里蘭卡、馬達加斯加、南非等國家也有一定規模的獨居石資源分布，主要以砂礦床為主。
中國的獨居石資源分布廣泛，主要集中在廣西、內蒙古、新疆、江西、廣東、陜西等省份，既有原生礦床，也有豐富的砂礦床。其中，內蒙古白云鄂博礦區是中國獨居石的重要產地，這里的獨居石與鐵、稀土等礦物共生，儲量巨大，但優良大晶體較為稀少；廣西、廣東等地的海濱砂礦和沖積砂礦中，獨居石經過自然富集，品位較高，開采成本相對較低；江西、新疆等地的花崗巖、偉晶巖中則分布有原生獨居石礦床，雖然開采難度較大，但資源潛力可觀。值得注意的是，中國的獨居石資源雖然豐富，但由于部分礦床伴生放射性元素，開采和選別過程中需要嚴格的環保和安全管控，以減少對環境和人體的影響。
03獨居石的應用價值與環保挑戰
（一）廣泛的應用領域
獨居石的核心價值在于其富含的稀土元素和釷元素，這些元素是現代工業不可或缺的戰略材料，應用領域十分廣泛。
在稀土提取領域，獨居石是輕稀土的重要來源，從中可提取鈰、鑭、釹等多種稀土元素。鈰元素可用于制造汽車尾氣凈化器、玻璃脫色劑、拋光粉等；鑭元素可用于制造儲氫合金、光學玻璃、催化劑等；釹元素則是制造稀土永磁體的核心材料，廣泛應用于新能源汽車、風力發電、核磁共振儀、手機振動馬達等領域，是新能源產業發展的關鍵材料。
在核工業領域，獨居石中富含的釷元素具有重要的應用價值。釷-232吸收慢中子后可轉變為鈾-233，而鈾-233是一種重要的核燃料，可用于核電站的發電，相比傳統的鈾燃料，釷燃料具有儲量豐富、污染小、安全性高的優勢，是未來核能源發展的重要方向。此外，獨居石中的放射性元素還可用于放射性測年，幫助地質學家研究地球的地質演化歷史。
在其他領域，獨居石還可用于制造高溫陶瓷、光學器件、陶瓷添加劑等。例如，獨居石制成的高溫陶瓷材料具有耐高溫、耐腐蝕的特點，可用于航天發動機的零部件制造；獨居石中的稀土元素可改善陶瓷的韌性和光澤，提高陶瓷產品的質量；同時，獨居石還可用于制造稀土肥料，促進農作物的生長，提高農作物的產量和品質。
（二）面臨的環保挑戰
雖然獨居石具有極高的應用價值，但由于其伴生放射性元素（釷、鈾等），以及選別過程中產生的廢水、廢渣等污染物，其開采和選別過程面臨著嚴峻的環保挑戰。
主要環保問題包括三個方面：一是放射性污染，獨居石中的釷、鈾等元素會釋放放射性射線，長期接觸會對人體健康造成危害，同時放射性污染物可能滲入土壤和地下水，造成環境輻射污染；二是水體污染，選別過程中產生的廢水含有大量重金屬離子和浮選藥劑，若直接排放，會污染地表水和地下水，影響水生生物的生存；三是固體廢棄物污染，開采和選別過程中產生的廢石、尾礦占用大量土地，其中的重金屬和放射性元素可能通過雨水沖刷滲入土壤，破壞土壤生態環境，同時還會導致植被破壞、土地沙化等問題，影響生物多樣性。此外，開采過程中產生的粉塵還會造成大氣污染，粉塵中的重金屬和放射性物質會影響空氣質量，危害人體健康，而燃煤等能源消耗還會產生二氧化硫，形成酸雨，進一步破壞生態環境。
獨居石，這種藏在砂石中的稀土瑰寶，承載著現代工業的發展希望。從地質成因到資源分布，從選別工藝到應用價值，它的每一個環節都與人類的生產生活息息相關。雖然目前獨居石的開發利用面臨著環保等諸多挑戰，但隨著技術的不斷進步，相信在未來，獨居石將更好地為人類社會的發展服務，成為推動新能源、核工業等領域進步的重要力量。同時，我們也應樹立可持續發展的理念，合理開發、高效利用獨居石資源，保護好我們的生態環境，讓這種珍貴的礦物資源惠及子孫后代。
04獨居石的選別方法從富集到提純的全流程解析
獨居石的選別是一個復雜的系統工程，核心目標是將獨居石從共生礦物中分離出來，獲得高品位的獨居石精礦，為后續的稀土提取和深加工提供原料。由于獨居石常與多種重礦物共生，且不同礦床的礦物組成、粒度分布存在差異，單一的選別方法難以達到理想效果，因此工業上通常采用“預處理-預富集-精細分離-提純”的聯合流程，主要涉及重選、磁選、電選、浮選四種核心方法，根據礦石性質靈活調整工藝參數，實現獨居石的高效回收。
（一）預處理：為選別奠定基礎
預處理是獨居石選別的第一步，主要目的是去除原礦中的雜質，破壞礦砂結團，促進礦物顆粒解離，為后續的選別工序創造條件。預處理流程主要包括采礦、篩分、擦洗、脫泥四個環節，具體操作根據礦床類型和礦石性質有所差異。
（二）重選：獨居石的預富集核心工藝
重選是利用礦物密度差異進行分離的方法，也是獨居石預富集的核心工藝。獨居石的密度（4.98～5.43g/cm3）遠高于石英（2.65g/cm3）、長石（2.55～2.75g/cm3）等輕脈石礦物，同時與鈦鐵礦、鋯英石等重礦物也存在一定的密度差異，這為重選分離提供了有利條件。重選的主要目的是大規模分離重礦物（包括獨居石、鈦鐵礦、鋯英石等）與輕脈石，得到“重砂精礦”或“粗精礦”，顯著減少后續工序的處理量，提高選別效率。
工業上用于獨居石重選的設備主要有螺旋溜槽和搖床，兩者分工不同，協同完成預富集過程。

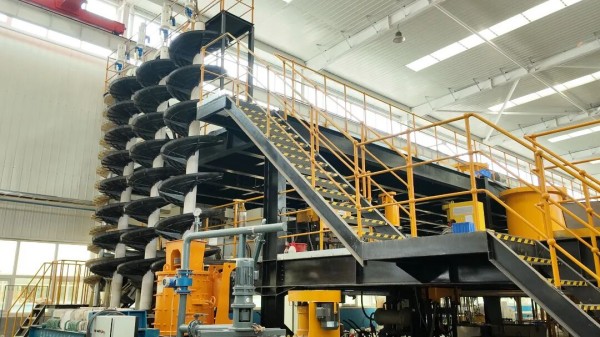

螺旋溜槽：主要用于粗選環節，處理量大、效率高，適合處理40-80目的粗粒級礦石。其工作原理是：礦漿從溜槽頂部流入，在重力和離心力的作用下，密度較大的重礦物（獨居石、鈦鐵礦等）會沿溜槽內壁的底部運動，形成“精礦帶”，最終從溜槽底部的精礦口排出；密度較小的輕脈石則沿溜槽內壁的上部運動，從尾礦口排出。螺旋溜槽的優勢的是結構簡單、能耗低、操作方便，能快速實現重礦物的初步富集，通常可將重礦物的品位提高3-5倍，是獨居石選別中不可或缺的粗選設備。
搖床：主要用于精選環節，適合處理細粒級礦石，能進一步提高重砂精礦的品位。搖床的工作原理是：礦漿均勻分布在搖床的床面上，床面在偏心機構的帶動下做往復運動，同時水流從床面的一端沖洗，利用礦物在水流和振動中的運動差異，將密度不同的礦物分離。密度較大的獨居石會在床面的一側富集，形成精礦；密度稍低的石榴石、鈦鐵礦等則形成中礦，需要返回重新選別；密度最小的脈石則隨水流排出，成為尾礦。搖床的優勢是分選精度高，能有效分離密度差異較小的礦物，經過兩段搖床精選后，可顯著提高獨居石的品位，為后續的精細分離奠定基礎。
單一重選工藝流程簡單、成本較低，在小型獨居石選礦廠中應用廣泛，但其資源回收利用率相對較低，通常稀土回收率僅為40%左右，因此工業上很少單獨使用，多作為預富集手段，與其他選別方法聯合使用。
（三）磁選：獨居石精細分離的關鍵步驟
磁選是利用礦物磁性差異進行分離的方法，是獨居石精細分離的關鍵步驟。獨居石具有弱磁性（順磁性），而其共生的礦物中，磁鐵礦具有強磁性，鈦鐵礦具有中磁性，鋯英石、金紅石則具有非磁性，利用這種磁性差異，通過多級磁選流程，可將獨居石與其他共生礦物有效分離。
磁選的優勢是分選效率高、能耗低、無污染，能有效分離不同磁性的礦物，是獨居石選別中不可或缺的精細分離手段。但磁選也存在一定的局限性，對于磁性差異不明顯的礦物，分離效果不佳，因此需要與其他選別方法配合使用。
（四）電選：補充分離非磁性共生礦物
電選是利用礦物在高壓電場中導電性的差異進行分離的方法，主要用于分離磁選后的非磁性產品，尤其是鋯英石和金紅石，同時也可作為獨居石與石榴石分離的補充手段。
電選的工作原理是：將干燥后的礦粉送入高壓電選機的電極之間，礦粉顆粒在高壓電場的作用下會帶上不同的電荷，導電性較好的礦物（如金紅石）會被電極吸附，隨后在機械振動的作用下脫落，收集為一種產品；導電性較差的礦物（如鋯英石）則不會被電極吸附，直接從電選機底部排出，成為另一種產品。對于磁選得到的獨居石與石榴石混合物，也可通過電選分離，利用兩者導電性的差異，將石榴石分離出去，進一步提高獨居石精礦的品位。
電選的優勢是分選精度高，能有效分離磁性差異不明顯但導電性差異較大的礦物，彌補了磁選的不足。但電選對礦粉的干燥度和粒度要求較高，礦粉必須充分干燥，且粒度均勻，否則會影響分選效果，因此電選通常作為磁選的補充工藝，用于獨居石的深度提純。
（五）浮選：提高品位的補充工藝
浮選是利用礦物表面潤濕性的差異進行分離的方法，主要用于進一步提高獨居石精礦的品位和回收率，是獨居石選別的補充工藝。獨居石的表面具有一定的疏水性，而脈石礦物（如石英、長石）的表面具有親水性，在礦漿中添加浮選藥劑后，可強化這種差異，借助氣泡的浮力將獨居石與脈石分離。
浮選的優勢是能有效回收細粒級的獨居石，解決了重選、磁選對細粒礦物回收利用率低的問題，但浮選過程中需要添加多種藥劑，不僅增加了選礦成本，還可能對環境造成污染，因此在實際生產中，通常根據礦石性質，選擇性地采用浮選工藝，與重選、磁選聯合使用，實現經濟效益和環境效益的平衡。
（六）聯合選別流程：工業生產的主流模式
由于獨居石共生礦物復雜，單一的選別方法難以達到理想的分選效果，因此工業上通常采用“重選-磁選-電選”或“重選-磁選-浮選”的聯合流程，根據礦石的具體性質，優化工藝參數，實現獨居石的高效回收。
以常見的海濱砂礦獨居石選別為例，典型的聯合流程為：原礦→篩分→擦洗→脫泥→螺旋溜槽粗選（獲得重砂精礦）→搖床精選（提高重砂精礦品位）→干燥→三級磁選（分離強磁性、中磁性和弱磁性礦物）→電選（分離非磁性共生礦物）→浮選（深度提純）→獨居石精礦。該流程結合了重選的高效預富集、磁選的精細分離、電選和浮選的深度提純，能有效分離獨居石與共生礦物，最終獲得高品位的獨居石精礦，同時提高資源回收率，是目前工業上應用最廣泛的獨居石選別模式。
此外，隨著選礦技術的進步，獨居石選別正朝著高效、智能、綠色的方向發展。新型智能分選系統如XRT智能傳感分選機可提前拋廢，降低能耗30%；綠色浮選藥劑的研發應用可減少環境污染，同時廢水零排放技術的實施使得浮選用水循環利用率超過95%，進一步提升了獨居石選別的經濟效益和環境效益。
