在我們身邊，那些點綴于礦山巖壁、土壤表層的黃褐色斑塊，那些被誤認為“鐵銹”的礦物集合體，其實藏著一種低調卻重要的自然資源——針鐵礦。它是地殼中最常見的氫氧化鐵礦物，是鐵元素循環的重要載體，更是人類獲取鐵資源、制作天然顏料的重要原料。從遠古巖畫的色彩到現代鋼鐵工業的原料，從地質找礦的線索到環保領域的新應用，針鐵礦始終在人類文明與自然演化中扮演著重要角色。本文將帶大家走進針鐵礦的世界，揭開這種“銹色礦物”的資源密碼。
01
初識針鐵礦
藏在褐韻中的鐵礦物
針鐵礦是一種典型的弱磁性氫氧化鐵礦物，理論含鐵量可達62.9%，雖低于磁鐵礦（72.4%）和赤鐵礦（70.0%），但因分布廣泛、易于開采，仍是全球重要的鐵礦石資源之一。它與纖鐵礦、四方纖鐵礦等成同質多象，是褐鐵礦的最主要組分，常以多種形態出現在自然界中，辨識度極高。
核心特性：從晶體到物理特征

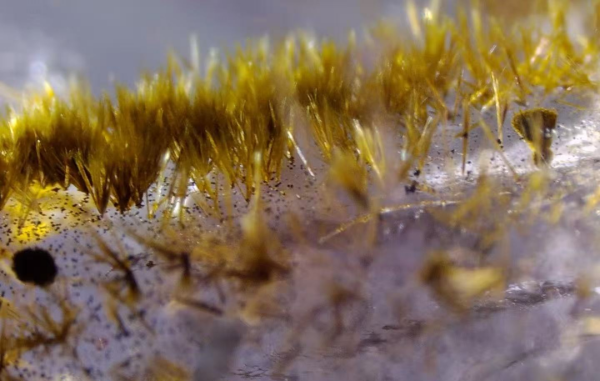

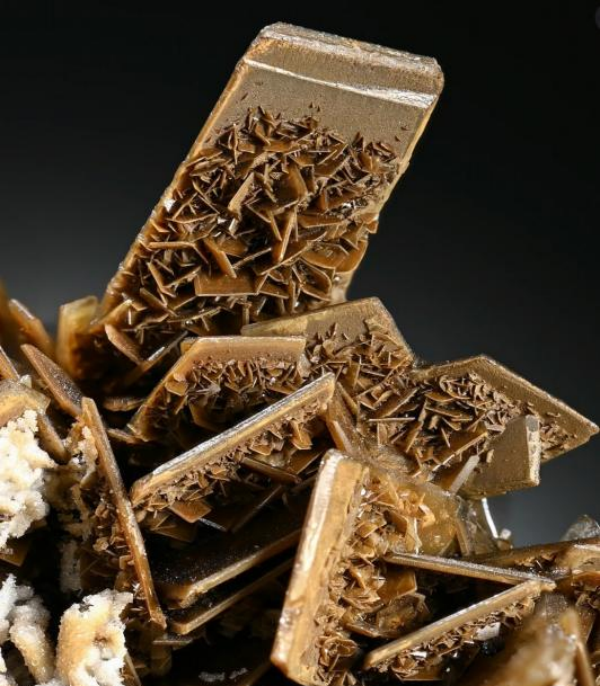

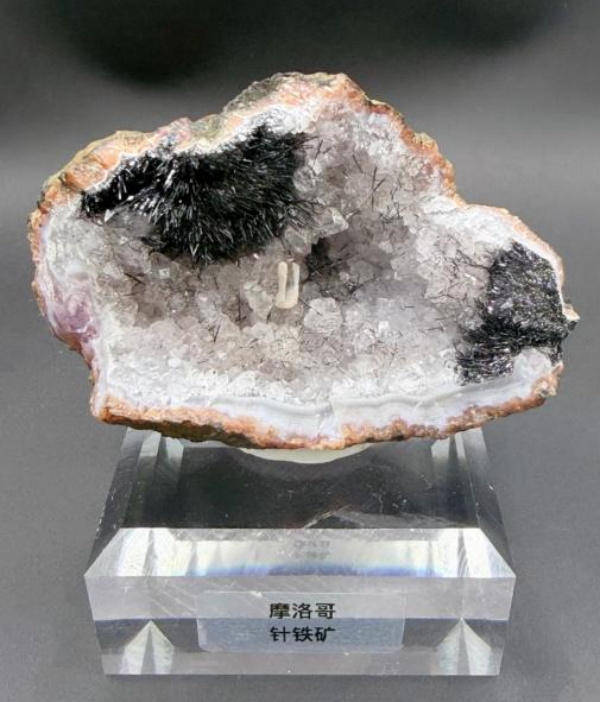

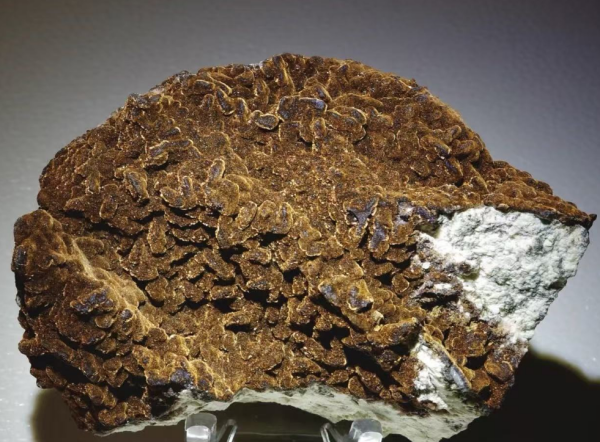

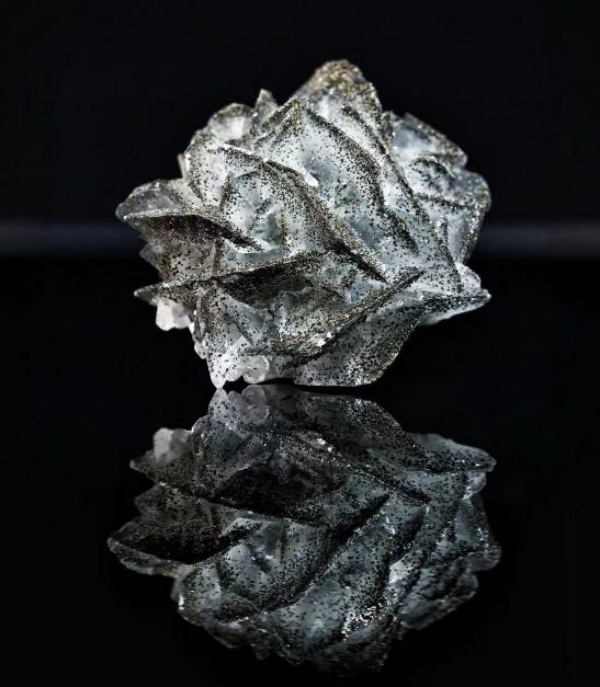

從晶體結構來看，針鐵礦屬于正交（斜方）晶系，晶體內部由Fe3?與O2?、OH?交替排列，形成穩定的鏈狀結構，這種結構不僅決定了它的物理性質，也影響著其選別工藝的選擇。純凈的針鐵礦晶體十分罕見，多呈針狀、柱狀或鱗片狀，而自然界中常見的則是腎狀、鐘乳狀、放射纖維狀、土狀或塊狀集合體，其中含不定量吸附水的塊狀針鐵礦，被稱為水針鐵礦。

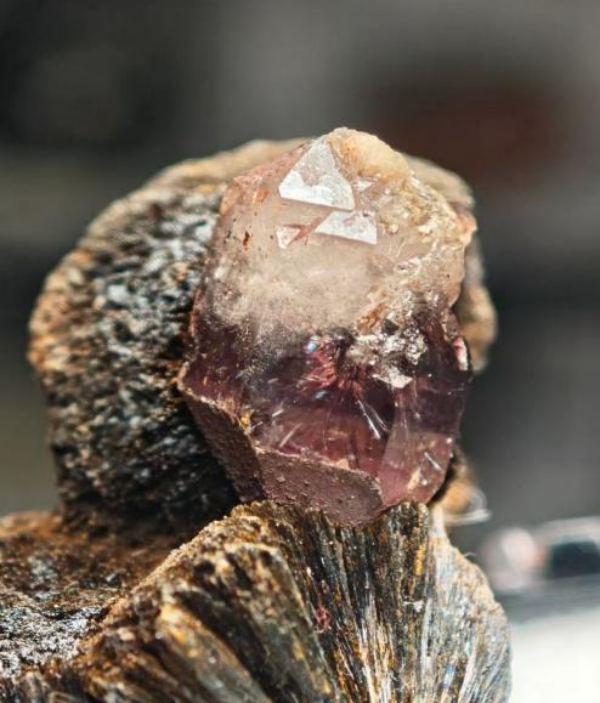

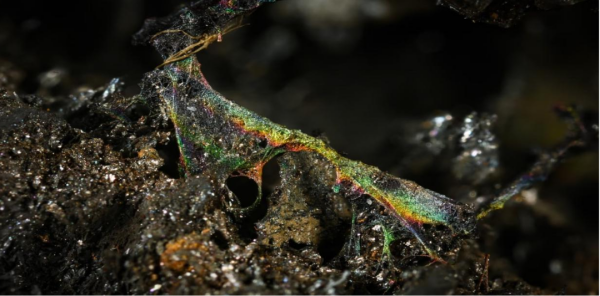

顏色是針鐵礦最直觀的標志，主要呈黃褐色、暗褐色至黑色，隨雜質含量變化而深淺不同；其條痕（礦物粉末的顏色）為鮮明的褐黃色至紅褐色，這是區分針鐵礦與其他鐵礦物的關鍵特征——即使塊狀針鐵礦顏色偏黑，其粉末也始終保持褐黃色。光澤則隨形態差異而變化，晶體呈金剛光澤或半金屬光澤，纖維狀集合體具絲絹光澤，土狀針鐵礦則為暗淡的土狀光澤。
在物理性質上，針鐵礦的莫氏硬度為5.0~5.5，介于磷灰石與正長石之間，用小刀難以刻劃，但性脆，受外力敲擊易碎裂。其密度為4.0~4.4g/cm3，平均約4.37g/cm3，遠高于石英（2.65g/cm3）、長石等常見脈石礦物，這一密度差異成為重力選別的核心依據；若含大量雜質或吸附水，密度可降至3.3g/cm3左右。值得注意的是，針鐵礦本身無磁性，僅在含鈷、鎳等雜質時呈現弱磁性，比磁化系數約（10~50）×10??cm3/g，屬于典型的弱磁性礦物，無法直接采用常規弱磁選工藝回收，這也是其選別難度高于磁鐵礦的主要原因之一。
02
針鐵礦的成因與分布
地球氧化帶的“自然印記”
針鐵礦是氧化環境下的典型產物，形成條件廣泛，其成因主要與風化、沉積、熱液作用相關，每一種成因都對應著特定的地質場景，也決定了其分布特點。作為地球上分布最廣的氫氧化鐵礦物，針鐵礦幾乎遍布全球所有有氧化作用的地質環境，但大規模富集形成工業礦床的區域相對有限。
1. 三大成因：解讀針鐵礦的形成密碼
（1）表生風化作用：最主要的形成方式
這是針鐵礦最普遍的形成途徑，也是自然界中針鐵礦的主要來源。地殼中廣泛分布的磁鐵礦、黃鐵礦、磁黃鐵礦、菱鐵礦等含鐵礦物，在地表或近地表環境中，長期遭受氧氣、水、二氧化碳及微生物的共同作用，發生氧化、水解與淋濾反應，最終分解轉化為針鐵礦。例如，黃鐵礦（FeS?）氧化后，硫元素以硫酸根形式流失，鐵離子則與水、氧結合形成針鐵礦，常保留原礦物的晶形（即“假象結構”），形成塊狀或土狀集合體。
這類針鐵礦多分布于金屬硫化物礦床的氧化帶（俗稱“鐵帽”）、含鐵巖石的風化殼中，是土壤中鐵元素的主要來源，也是赤紅壤、磚紅壤呈現紅色的核心原因——土壤中的針鐵礦顆粒散射光線，呈現出獨特的紅褐色調，成為區分不同土壤類型的重要標志。
（2）湖沼與海洋沉積作用：沉積型針鐵礦的形成
在湖沼、淺海、大洋底部等水體環境中，水中溶解的鐵離子（Fe2?、Fe3?）在微生物參與或化學氧化作用下，緩慢水解沉淀，形成針鐵礦的沉積層。這類成因的針鐵礦常與黏土、有機質、錳氧化物共生，呈疏松多孔狀、結核狀或層狀產出，被稱為“沼鐵礦”或“湖鐵礦”，規模較大時可形成具有工業價值的鐵礦床。
此外，大洋底部的錳結核中，也常含有大量細粒針鐵礦，是深海鐵資源的潛在載體。這類針鐵礦的形成速度極其緩慢，每千年僅能沉積幾毫米，是地球表層物質循環的重要見證。
（3）低溫熱液作用：小眾成因的針鐵礦

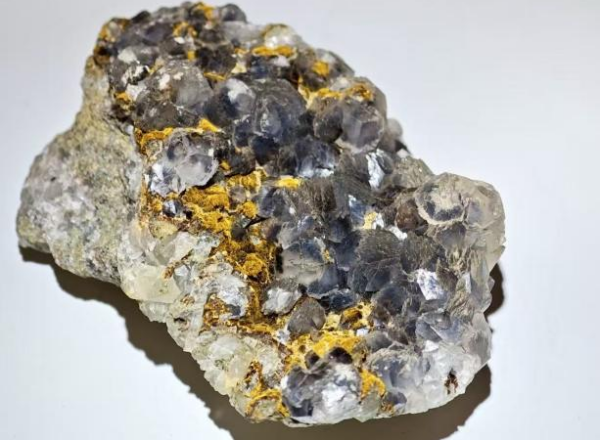

在低溫熱液礦床（溫度一般低于200℃）中，含鐵的熱液沿巖石裂隙、孔隙運移，在適宜的物理化學條件下（弱堿性、氧化環境），鐵離子與羥基結合沉淀形成針鐵礦。這類針鐵礦多呈細脈狀、浸染狀分布于熱液礦床的上部或圍巖中，常與石英、方解石、螢石等礦物共生，晶體形態相對完整，但規模通常較小，工業價值有限，主要作為地質找礦的輔助線索。
2. 全球與中國分布：廣泛而分散的資源格局
全球范圍內，重要的針鐵礦礦床集中分布于：法國阿爾薩斯-洛林盆地（世界著名的沼鐵礦產地，以針鐵礦為主要組分）、北美五大湖地區、澳大利亞西部、巴西米納斯吉拉斯州、南非、俄羅斯烏拉爾地區、斯堪的納維亞半島等。這些礦床多為沉積型或風化型，礦石品位中等（含鐵35%~55%），但儲量巨大，是歐洲、北美等地區傳統的鐵礦來源，其中法國洛林沿法德邊界的云煌巖礦床是全球知名的針鐵礦產地。
中國的針鐵礦資源分布廣泛，但以分散型、低品位礦床為主，幾乎覆蓋全國各省區，主要集中在三個區域：
一是南方地區：云南、貴州、廣西、廣東、福建等省的硫化物礦床氧化帶，形成大量“鐵帽”型針鐵礦，這類礦石常伴生金、銀等貴金屬，具有綜合回收價值；
二是華中地區：湖北、湖南、江西的紅壤風化殼、湖沼沉積層，針鐵礦多與黏土共生，礦泥含量高，分選難度較大；
三是北方地區：內蒙古、河北、遼寧的古風化殼及沉積鐵礦床，常與赤鐵礦、褐鐵礦共生，礦石品位相對較高，部分可直接作為配礦使用。
總體而言，中國的針鐵礦礦石多呈細粒嵌布，雜質含量高（含黏土、硅、鋁、磷等），分選難度較大，長期以來多作為配礦使用，或與其他鐵礦石混合冶煉，隨著選礦技術的進步，其開發利用價值正逐步提升。
03
針鐵礦的工業價值
從傳統用途到新興領域
盡管針鐵礦的含鐵量低于磁鐵礦與赤鐵礦，但它具備成因廣泛、儲量豐富、易于開采、冶煉活性高（結構疏松，還原性強）等優勢，且擁有獨特的物理化學特性，因此在鋼鐵、顏料、環保、農業等多個領域發揮著不可替代的作用，成為兼具傳統價值與新興潛力的礦物資源。
1. 核心用途：鋼鐵工業的重要原料
針鐵礦是重要的鐵礦石資源之一，尤其在缺乏高品位磁鐵礦、赤鐵礦的地區，針鐵礦（及褐鐵礦）是鋼鐵工業的關鍵原料。經過選礦提純后的針鐵礦精礦，可直接用于高爐煉鐵，或與高品位鐵礦配礦使用。其核心優勢在于：還原性優于磁鐵礦與赤鐵礦，在高爐中易被一氧化碳還原，能耗相對較低；且礦石中硫、磷等有害雜質含量通常較低，有利于生產優質生鐵。
目前，全球約10%~15%的生鐵產量來自針鐵礦等氫氧化鐵類礦石，中國南方部分鋼鐵企業也長期使用針鐵礦作為配礦原料，有效緩解了高品位鐵礦資源短缺的壓力。隨著低品位鐵礦開發技術的進步，針鐵礦在鋼鐵工業中的比重正逐步提升。
2. 傳統用途：天然顏料的“千年傳承”
針鐵礦是天然黃色、褐色顏料的主要來源，即傳統工藝中的“赭石”“黃赭”。其鮮明的褐黃色至紅褐色條痕，以及良好的耐光性、耐候性、化學穩定性，使其成為涂料、陶瓷、油墨、繪畫顏料的優質原料，且無毒無害，是合成顏料無法完全替代的天然材料。
早在史前時代，人類就用針鐵礦粉末繪制巖畫，留存至今的遠古巖畫中，那些溫暖的褐黃色色調，大多來自針鐵礦；古埃及、古希臘、古羅馬時期，針鐵礦被廣泛用于建筑彩繪、陶器著色，為古代文明增添色彩；時至今日，天然針鐵礦顏料仍應用于高端藝術創作、仿古涂料、環保建材等領域，既保留了自然本色，又符合綠色環保的發展趨勢。
3. 新興用途：環保與農業領域的新突破
近年來，針鐵礦的表面吸附特性成為研究熱點，其獨特的晶體結構的表面羥基（-OH）活性位點，使其在環保與農業領域的應用得到快速拓展：
在重金屬廢水處理中，針鐵礦對水體中的鎘、鉛、汞、砷、鉻等重金屬離子具有極強的吸附能力，可作為高效吸附劑，用于礦山廢水、工業污水、土壤重金屬污染修復，既能降低水體中重金屬含量，又能實現資源的循環利用，成本低廉且效果顯著。
在土壤改良領域，針鐵礦是土壤中鐵元素的重要補給源，能調節土壤酸堿度，固定土壤中的磷、鋁等元素，減少重金屬對農作物的毒害，提升土壤肥力，尤其適用于酸性紅壤的改良——中國南方紅壤地區，針鐵礦的合理應用可有效改善土壤貧瘠、重金屬超標等問題，促進農作物增產。
此外，高純度針鐵礦具有較大比表面積，可作為催化劑載體，用于有機合成、廢氣處理（如脫硝、脫硫）等領域，催化活性穩定、成本低廉，為環保產業的綠色發展提供了新路徑。
4. 地質價值：找礦與古環境研究的“指示者”
在地質勘探中，針鐵礦是重要的找礦標志。金屬硫化物礦床（如銅、鉛、鋅、金、銀礦床）的地表氧化帶中，針鐵礦常大量富集形成“鐵帽”——通過分析鐵帽中針鐵礦的化學成分、微量元素含量（如銅、鉛、鋅、金、銀），可判斷深部是否存在原生硫化物礦床，為礦產勘探提供關鍵線索，許多大型金屬礦床都是通過“鐵帽”線索發現的。
同時，針鐵礦的形成條件還能反映古氣候、古環境特征：針鐵礦的大量形成，說明當時的地質環境處于溫暖、濕潤、氧化的狀態，因此，通過研究地層中針鐵礦的分布、含量，可還原地球表層的古氣候變遷，為地質演化研究提供重要依據。
04
針鐵礦的選別方法
破解低品位、細粒嵌布難題
針鐵礦礦石的核心特點是：礦物組成復雜、嵌布粒度細、易泥化、含鐵品位低（原礦通常30%~45%），且常與黏土、石英、長石、高嶺土、赤鐵礦、褐鐵礦等礦物共生，分選難度遠高于磁鐵礦與赤鐵礦。加之針鐵礦屬于弱磁性礦物，無法直接采用常規弱磁選工藝回收，因此，經過長期技術攻關，目前已形成單一選別與聯合選別兩大類工藝體系，核心選別方法包括重選、強磁選、浮選、磁化焙燒-磁選，以及多種工藝的聯合應用，可針對不同礦石性質實現高效回收。
1. 單一選別工藝：適用簡單易選礦石
單一選別工藝適用于礦石組成簡單、嵌布粒度均勻、礦泥含量低、雜質種類少的針鐵礦礦石，工藝簡單、成本較低，是中小型選礦廠的常用選擇，主要包括重選、強磁選、浮選三種方法。
（1）重力選別（重選）：利用密度差異的“物理分選”
重選的核心原理是：利用針鐵礦（密度4.0~4.4g/cm3）與脈石礦物（密度2.6~2.9g/cm3）的密度差異，在重力、水流、離心力作用下，使針鐵礦顆粒與脈石顆粒分層分離——密度較大的針鐵礦顆粒沉降速度快，留在下層成為粗精礦；密度較小的脈石顆粒沉降速度慢，隨水流排出成為尾礦。
適用礦石：粗粒嵌布（粒度≥0.1mm）、雜質以石英為主、礦泥含量低的針鐵礦礦石，尤其適合處理粗粒級針鐵礦，能快速剔除大量廢石，降低后續作業負荷。

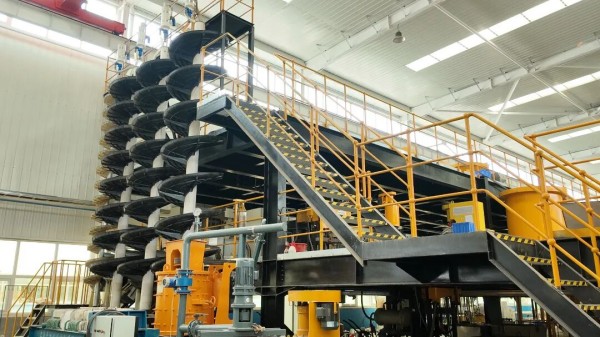

常用設備：跳汰機、搖床、螺旋溜槽、懸振錐面搖床。其中，跳汰機處理量大，適合粗粒礦石的粗選；搖床分選精度高，適合粗精礦的精選，可進一步提升精礦品位；懸振錐面搖床通過高頻振動與水流沖刷，可有效分選0.074~2mm的細粒針鐵礦，精礦品位可提升10%~15%。
（2）強磁選別：針對弱磁性的“磁力分選”
由于針鐵礦屬于弱磁性礦物，比磁化系數較低，無法通過常規弱磁選設備（磁場強度0.1~0.3T）回收，因此需采用強磁場磁選機（磁場強度1.0~2.0T），利用磁場力吸附弱磁性的針鐵礦顆粒，實現與非磁性脈石（如石英、黏土）的分離。
適用礦石：細粒嵌布（0.5~0.03mm）、礦泥含量中等、密度差異小的針鐵礦礦石，是目前針鐵礦單一選別的主流工藝，尤其適合處理細粒級針鐵礦。
常用設備：永磁筒式強磁選機、高梯度磁選機、立環脈動強磁選機。其中，高梯度磁選機的分選效果最佳，可有效回收<0.03mm的微細粒針鐵礦，回收率比重選提高15%~20%，精礦品位可達50%~55%；立環脈動強磁選機處理量大、分選效率高，適合大規模生產。

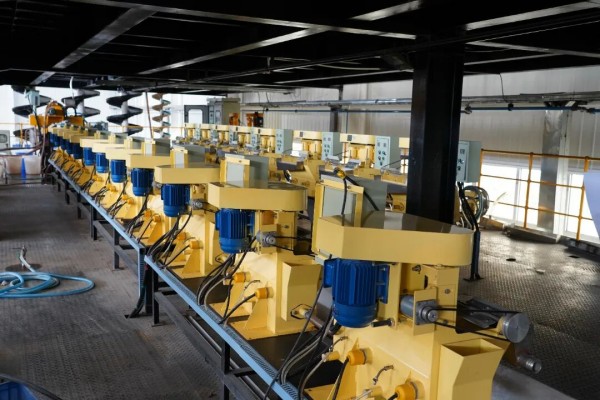

（3）浮選選別：利用表面特性的“化學分選”
浮選的核心原理是：利用針鐵礦與脈石礦物表面潤濕性的差異，通過添加浮選藥劑（捕收劑、抑制劑、調整劑），調控礦物表面疏水性——使針鐵礦表面變為疏水性，能夠附著于氣泡上隨氣泡上浮，成為精礦；使脈石礦物表面變為親水性，留在礦漿中成為尾礦，從而實現分離。
適用礦石：微細粒嵌布（<0.03mm）、礦泥含量高、強磁選效果差的針鐵礦礦石，是處理微細粒針鐵礦的核心工藝，能有效回收強磁選無法回收的微細粒針鐵礦。
常用藥劑：捕收劑（油酸、塔爾油、羥肟酸、十二胺），用于增強針鐵礦表面的疏水性，使其易于附著在氣泡上；抑制劑（水玻璃、羧甲基纖維素），用于抑制石英、黏土等脈石礦物上浮，提高精礦品位；調整劑（氫氧化鈉），用于調節礦漿pH值至8~10，強化針鐵礦的浮選效果。
2. 聯合選別工藝：破解復雜難選礦石的核心技術
對于細粒-微細粒嵌布、高礦泥、多雜質共生的復雜針鐵礦礦石，單一工藝難以兼顧精礦品位與回收率——例如，重選無法回收微細粒針鐵礦，強磁選受礦泥干擾大，浮選成本高，因此需采用兩種或多種工藝聯合，形成“階段選別、優勢互補”的流程，這是目前復雜針鐵礦礦石的主流選別方式。
（1）重選-強磁選聯合工藝
流程設計：原礦磨礦分級后，粗粒級（+0.074mm）采用重選（搖床/螺旋溜槽）產出粗精礦，細粒級（-0.074mm）采用強磁選回收微細粒針鐵礦，重選尾礦與磁選尾礦合并處理，可進一步回收其中的針鐵礦。
適用礦石：粗細粒不均勻嵌布、礦泥含量較低的針鐵礦礦石，尤其適合處理既有粗粒針鐵礦、又有細粒針鐵礦的混合礦石。
優勢：充分發揮重選（粗粒高效、低成本）與強磁選（細粒高效）的優勢，綜合回收率可達75%~85%，精礦品位52%~57%，成本低于單一浮選，適合中小型選礦廠；缺點是對微細粒（<0.03mm）針鐵礦的回收效果仍有限。
（2）浮選-強磁選聯合工藝
流程設計：原礦磨礦后，先通過浮選脫除大量礦泥與易浮脈石（如黏土、方解石），產出浮選粗精礦；再將浮選粗精礦送入強磁選機精選，去除殘留的非磁性雜質，進一步提升精礦品位；浮選尾礦可通過強磁選回收其中的微細粒針鐵礦，提高資源回收率。
適用礦石：微細粒嵌布、礦泥含量高、含碳酸鹽/黏土雜質的針鐵礦礦石，是處理高礦泥、高雜質針鐵礦的有效工藝。
優勢：浮選預先脫泥，消除礦泥對強磁選的干擾；強磁選進一步提升品位，精礦品位可達58%~62%，回收率70%~80%，解決了單一工藝“品位低、回收率差”的難題；缺點是流程相對復雜，藥劑成本較高。
（3）磁化焙燒-磁選聯合工藝（最有效工藝）
這是目前處理極難選、低品位針鐵礦礦石的最有效工藝，核心原理是：針鐵礦在還原氣氛（550~700℃）下加熱，發生脫水與還原反應，轉化為強磁性的磁鐵礦（Fe?O?），反應式為：2α-FeOOH + CO → Fe?O? + CO? + H?O；轉化后的磁鐵礦，可通過常規弱磁選機（磁場強度0.1~0.3T）高效分離，獲得高品位精礦。研究表明，針鐵礦的還原焙燒從300℃開始形成磁鐵礦，500~600℃時可實現針鐵礦的完全轉化，溫度高于700℃時，磁鐵礦會轉化為反鐵磁性的方鐵礦，導致磁化率下降，影響分選效果。
適用礦石：極難選、低品位（TFe<35%）、細粒嵌布、雜質復雜的針鐵礦礦石，尤其適合處理傳統工藝無法回收的低品位針鐵礦，是低品位針鐵礦實現高效利用的核心技術。
優勢：分選效果最佳，可將針鐵礦徹底轉化為強磁性礦物，精礦品位可達60%~65%，回收率85%~92%，能有效去除硅、鋁、磷等雜質，大幅提升資源利用效率；缺點是能耗高、設備投資大、流程復雜，適合大規模選礦廠應用。
05
結語
解鎖針鐵礦的資源潛力
針鐵礦，這一披著黃褐色外衣的普通礦物，既是地球氧化環境的忠實記錄者，也是人類工業發展不可或缺的資源。它遍布于礦山、土壤、沉積層中，看似平凡，卻承載著重要的工業價值與生態價值——從鋼鐵工業的原料到天然顏料的載體，從地質找礦的線索到環保領域的新利器，針鐵礦的價值正被不斷挖掘。
盡管針鐵礦的分選面臨細粒、泥化、低品位等多重挑戰，但隨著重選、強磁選、浮選、磁化焙燒及聯合工藝的不斷突破，隨著智能化、綠色化技術的持續升級，針鐵礦的資源價值正被逐步釋放。在全球鐵礦石資源日益緊張、高品位礦儲量減少的背景下，高效開發利用針鐵礦等低品位、復雜難選鐵礦資源，已成為保障鋼鐵工業可持續發展的重要途徑。
未來，隨著選礦技術的不斷進步，針鐵礦將在鋼鐵、顏料、環保等領域發揮更大作用，讓這一地球銹色的饋贈，真正轉化為推動工業發展與生態保護的寶貴財富，為人類文明的可持續發展注入新的動力。
