概述
干式強磁輥式磁選機采用永磁聚磁與磁場擠壓技術，磁輥表面形成高場強、高梯度工作磁場，配合振動給料與超薄耐磨皮帶，可在無水工況下完成磁性物與非磁性物高效分離，適用于粗、細顆粒物料干法分選，具備節能、環保、占地面積小、操作維護簡便等特點。
一、工作原理

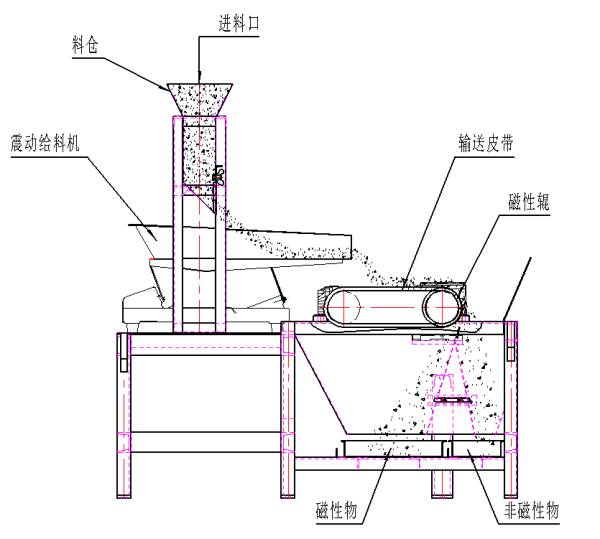

干式強磁輥式磁選機以磁力、離心力、重力協同作用實現磁性物料與非磁性物料分離。粉狀或顆粒物料經料倉緩沖后進入振動給料機，在振動作用下松散并均勻鋪布于輸送皮帶；物料隨皮帶運行至高場強磁輥區域時，磁性顆粒受強磁場吸附緊貼皮帶表面，隨磁輥轉動至非磁場區后，在重力與皮帶剝離作用下進入磁性物料料斗；非磁性顆粒不受磁力吸附，在離心力與重力共同作用下呈拋物線軌跡拋出，進入非磁性產品料斗，完成分選過程。
設備可按工藝需求配置為單輥、雙輥、多輥串聯結構，實現粗選、掃選、精選組合，滿足多級除鐵與品位提升要求。
二、設備結構設計

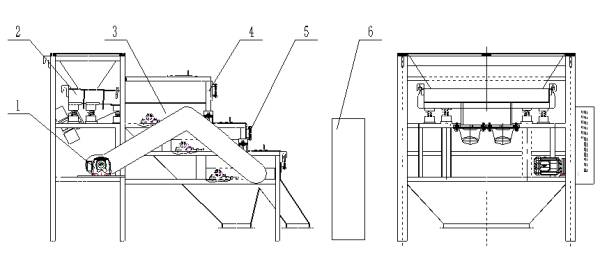

1.傳動裝置 2.振動給料裝置 3.磁輥總成 4.機架 5.殼體 6.電氣控制箱
設備主要由傳動裝置、振動給料裝置、磁輥總成、機架、密封殼體、電氣控制系統六部分組成，結構緊湊、運行穩定。
2.1 磁輥總成
磁輥為核心功能部件，決定磁場強度、梯度與分選效果。采用圓柱形輥體結構，內置高牌號釹鐵硼永磁體與磁極頭，常用直徑100、150、200、380、500、800、1000 mm。通過優化磁體與磁極頭尺寸比例、排列方式及材質匹配，構建均勻高梯度磁場分布，采用有限元仿真對磁路進行模擬優化，提升弱磁性礦物吸附效率。
2.2 給料裝置
采用振動給料+變頻調速結構，具備物料松散、均勻布料、給料量連續可調功能，可有效避免物料堆積、包裹等問題。針對粒度差異大、含水率較高物料，采用振動與螺旋給料結合、預干燥輔助等措施，保障連續穩定給料。
2.3 輔助系統
傳動系統采用變頻驅動，可調節磁輥轉速與皮帶速度；機架采用型鋼焊接，強度高、抗震性好；殼體全密封設計，減少粉塵污染；電氣系統集成自動控制、故障報警、參數調節等功能，實現自動化運行。
三、關鍵技術特點
3.1 高場強高梯度磁路優化，選用高磁能積永磁材料，采用磁體—磁極頭組合聚磁結構，優化磁路尺寸與排列方式，提升有效工作區磁場強度與梯度，保證磁場分布均勻穩定。
3.2 物料均勻給料控制，采用振動松散+精準控料結合結構；高濕物料增設預干燥系統；通過變頻調節振動頻率與給料速度，適配不同特性物料連續均勻給料。
3.3 耐磨與穩定運行，采用凱芙拉等超薄高強度耐磨皮帶，磁輥表面做噴涂耐磨防護處理；增設皮帶糾偏機構與減震底座，延長使用壽命，提升運行穩定性。
四、試驗與性能分析
以弱磁性礦物為研究對象，設置不同磁場強度、磁輥轉速、給料速度開展分選試驗，檢測精礦品位、回收率等指標。結果表明：在最優參數下，設備對赤鐵礦、錳礦等弱磁性礦物分選效果顯著，精礦品位大幅提升，回收率穩定；對非金屬礦除鐵效率高，可滿足工業生產要求。設備處理粒度范圍廣，干式工況無廢水排放，環保優勢明顯。
五、工業應用實例

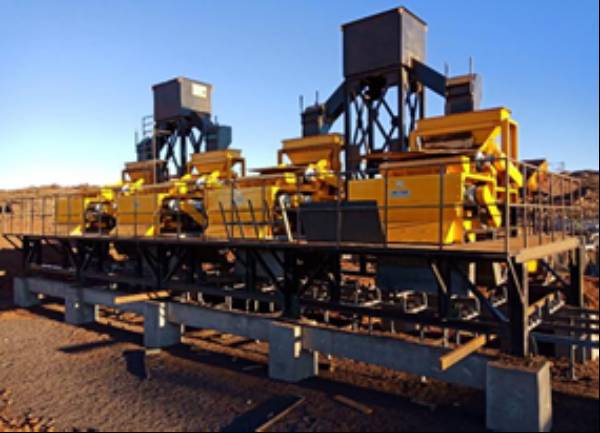

5.1 南非某錳礦應用
應用數據：
產品名稱 | 產率/% | Mn品位/% | Fe品位/% | Mn回收率/% |
精礦 | 69.05 | 33.23 | 21.55 | 84.55 |
尾礦 | 30.95 | 13.55 | 24.75 | 15.45 |
給礦 | 100.00 | 27.14 | 22.54 | 100.00 |
-40mm粒度的錳礦，經過強磁輥兩級磁選，一粗、一掃，最終Mn品位達到33.23%，回收率84.55%。
5.2 山西某赤鐵礦應用
應用數據:
產品名稱 | 產率/% | TFe/% | 回收率/% |
精礦 | 89.71 | 32.13 | 93.80 |
尾礦 | 10.29 | 18.52 | 6.20 |
給礦 | 100.00 | 30.73 | 100.00 |
生產表明，原礦全鐵品位30.73%，經單級磁選后精礦品位32.13%，鐵回收率93.80%，工藝流程短、運行穩定，適合大規模干法預選。
六、結論
（1）干式強磁輥式磁選機采用磁場擠壓聚磁技術，磁輥表面場強高、梯度大，可實現弱磁性礦物高效分選與非金屬礦深度除鐵。
（2）通過磁路優化、均勻給料、耐磨防護等關鍵技術，解決高場強磁場均勻性、物料適應性、穩定運行等工程難題。
（3）工業應用表明，設備可處理-40 mm粗粒至-1 mm細粉物料，分選指標穩定，錳、鐵回收率高，干式工藝節能環保，適用于礦山、冶金、環保等領域，推廣價值顯著。
